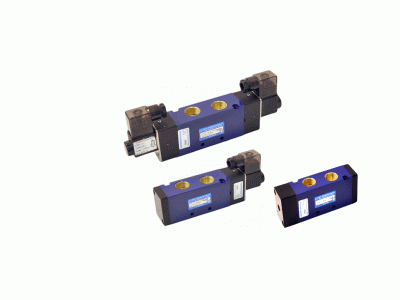

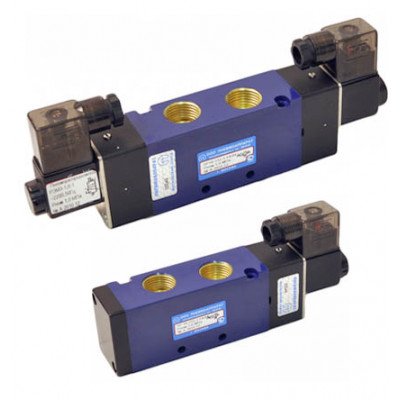

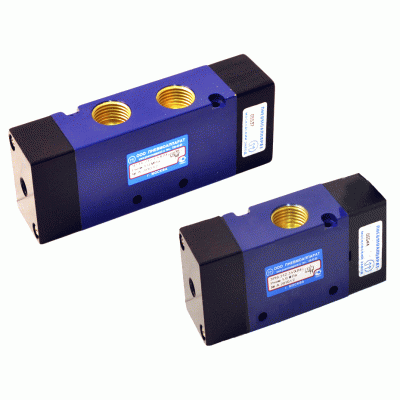

Пневмораспределители с условным проходом (Ду) 4; 6; 10; 16 мм предназначены для изменения направления потоков сжатого
воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства:
цилиндрический золотник.
Присоединение: резьбовые отверстия в корпусе
распределителя.
Рабочая среда - сжатый воздух, очищенный не
грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35
мм2
/с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория
размещения 4 по ГОСТ 15150.
В качестве распределительного органа используется цилиндрический золотник с эластичными
уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения
внешних пневмолиний. Для снижения уровня шума при сбросе сжатого
воздуха в атмосферу рекомендуется установить в
каналы (3) и (5) пневмоглушители типа 2113.
Цифры, заключенные в скобки, соответствуют
маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. При монтаже распределители крепятся двумя
винтами через отверстия в корпусе.
